一、GPON介紹
1.GPON簡介
隨著技術的發展，光纖變得“便宜又好用”，因此FTTx(FiberTo The X，光纖接入)作為新一代寬帶解決方案被廣泛應用，它為用戶提供高帶寬、全業務的接入平臺。同時，F(xiàn)TTH(FiberTo The Home，光纖到戶)更是被稱為是最理想的業務透明網絡，是接入網發展的最終方式。
那么，F(xiàn)TTx是如何實現的呢？在多種方案中，PON(PassiveOptical Network，無源光纖網絡)是最佳選擇。PON是一種應用于接入網，其主要結構如圖1所示。

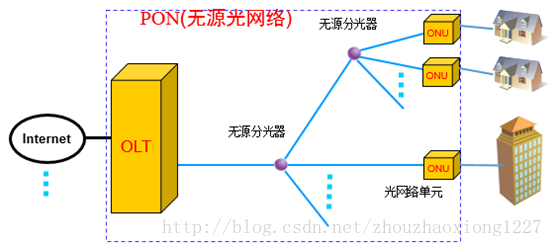

圖1 PON結構組成
從圖1可以看出，PON(PassiveOptical Network)主要由光線路終端OLT(OpticalLine Terminal)、光網絡單元ONU(OpticalNetwork Unit)和無源分光器POS(PassiveOptical Splitter)組成。
PON技術從20世紀90年開始發展，ITU從APON開始，經BPON，到現在的GPON；同時，IEEE也在以太網技術上發展了EPON技術。目前用于寬帶接入的PON技術主要有EPON和GPON，兩者采用不同標準。由于本次使用的是GPON，因此后續內容都是圍繞GPON進行說明。
GPON(Gigabit-capable PassiveOptical Networks)作為PON技術的最新發展成果，主要具有三大優勢：
(1) 更遠的傳輸距離：采用光纖傳輸，接入層的覆蓋半徑達到了20km；
(2) 更高的帶寬：對下行傳輸速率能夠達到2.5Gbps，上行傳輸速率能夠達到1.25Gbps；
(3) 分光特性：局端單根光纖經分光后引出多路到戶光纖，節省了光纖資源。
2. GPON元素介紹
(1)DBA
DBA(Dynamically BandwidthAssignment，動態帶寬分配)是一種能在微秒或毫秒級的時間間隔內完成對上行帶寬的動態分配的機制，它可以提高PON端口的上行線路帶寬利用率，可以讓用戶享受到更高帶寬的服務。DBA主要是控制PON口下ONU/ONT到OLT的上行數據的速率。
DBA模板示例：dba-profile add profile-id 14 type4 max 1024000，該模板表示：創建最大帶寬為1G的DBA模板。這里的1G表示該P(yáng)ON口下的每一個ONU的上行速率最大為1G，而不是該P(yáng)ON口下所有ONU的上行帶寬總和最大為1G。其中，DBA索引號的取值范圍為10-512之間，1-9已由系統定義。DBA模板是可以被復用的。
DBA中的帶寬類型有五類，如圖2所示。

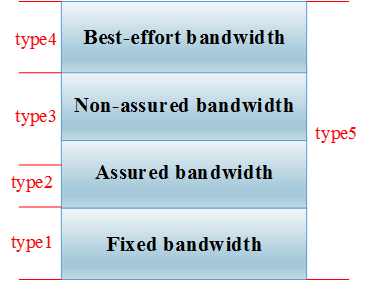

圖2 DBA中的帶寬類型
(2)T-CONT
T-CONT(TransmissionContainers，傳輸容器)動態接收OLT下發的授權 ，用于管理PON系統傳輸匯聚層的上行帶寬分配，改善GPON系統中的上行帶寬，是GPON系統中上行業務流最基本的控制單元。
T-CONT是建立在line-profile模板(線路模板)下的一個容器，主要用于區分不同的用戶數據，它只有與DBA模板綁定，才能承載業務數據，由DBA動態分配上行帶寬。
T-CONT取值范圍為0-7，其中，0-OMCI使用，7-TDM使用，1-6可由用戶自定義使用。由于T-CONT主要用于區分用戶數據，我們可按如下用途使用T-CONT：T-CONT 1緩存管理數據，T-CONT 2緩存語音數據，T-CONT 3緩存視頻數據，T-CONT 4緩存寬帶網絡數據。
創建T-CONT示例：tcont 1dba-profile-id 14，其中，1表示T-CONT編號，14表示所綁定的DBA模板號。
(3)GEM port
GEM(G-PON Encapsulation Mode，GPON封裝方式) port是ONU/ONT側T-CONT與OLT側的PON口間的業務虛通道，它必須與T-CONT綁定才能傳輸數據。命令示例：gem add 1 eth tcont 1，表示創建編號為1的GEM port綁定T-CONT 1，用來承載業務。GEM port編號取值范圍為0-127。
GEM port下的gemportindex可以映射vlan，區分不同的用戶或業務，也可以映射優先級，優先處理某種業務。
舉例：將用戶側VLAN為100的業務流映射到GEM port1：
映射索引號為0~7。
(4)SERVICE-PORT
SERVICE-PORT通過ONTID、GEM PORT編號、GPON端口、用戶側VLAN和OLT側VLAN來唯一定義一條數據流，這樣也就打通了ONU到OLT，再到外部交換機的通路。
示例：將USER-VLAN為100映射到SERVICE-PORTvlan為10上面(100為T(mén)R069管理業務)：
3. GPON元素間關系圖

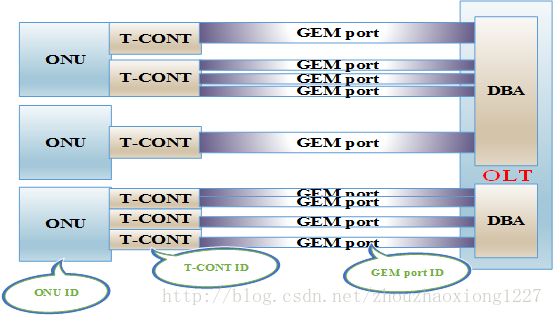

圖3 GPON元素間關系圖
從圖3中可以看到：
(1) ONU由ONU ID來唯一標識，T-CONT由T-CONTID來標識，GEM port由GEM portID來標識；
(2) 一個GPON口下可配置多個ONU；
(3) 一個ONU可支持多個T-CONT；
(4) 一個T-CONT可支持多個GEM port；
(5) DBA模板是可復用的。
4. GPON元素綁定關系

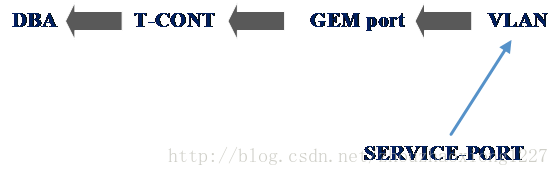

圖4 GPON元素綁定關系
從圖4中可以看到：
(1) T-CONT綁定了DBA模板才可以通過DBA動態分配帶寬，承載業務數據；
(2) GEM port綁定了T-CONT才能通過業務虛通道傳輸數據；
(3) GEM port映射了VLAN就可以區分不同的用戶或者不同的業務數據；
(4) SERVICE-PORT通過引用GEM port、DBA id、VLAN來唯一確定一條數據流。
二、華為OLT配置流程
1. 配置環境
搭建的配置環境框架示意如圖5所示：

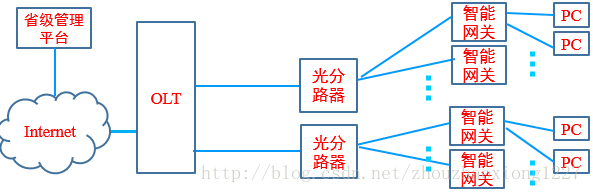

圖5 配置環境框架示意
OLT實物及相關結構描述如圖6所示：

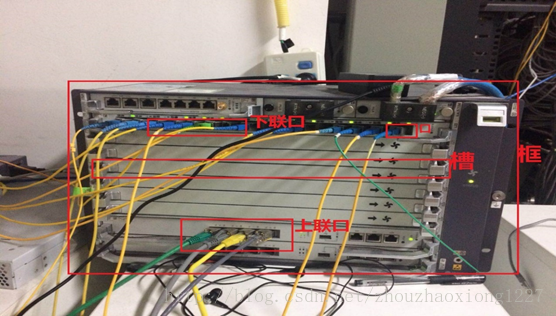

圖6 OLT實物及相關結構
2. OLT配置步驟及命令
OLT配置步驟如圖7所示：

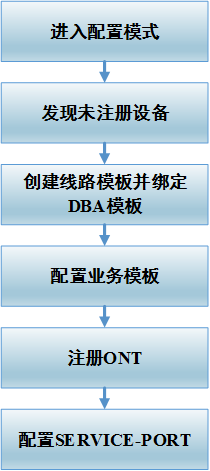

圖7 OLT配置步驟
第一步：進入配置模式
使用如下命令：
[html]view plaincopy
MA5680T #enable MA5680T #config
第二步：發現未注冊設備
使用如下命令：
[html]view plaincopy
MA5680T(config)#display ont autofind all
第三步：創建線路模板并綁定DBA模板
使用如下命令：
[html]view plaincopy
MA5680T(config)#dba-profile add profile-id 14 type4 max 1024000 創建最大帶寬為1G的DBA模板 MA5680T(config)#ont-lineprofile gpon profile-id 14 profile-namezhou_test 創建ID為14的線路模板 MA5680T(config-gpon-lineprofile-14)#tcont 1 dba-profile-id 14 創建ID為1的TCONT綁定ID為14的DBA模板 MA5680T(config-gpon-lineprofile-14)#gem add 1 eth tcont 1 創建index為1的GEM port綁定TCONT 1, 用來承載業務 MA5680T(config-gpon-lineprofile-14)#gem add 2 eth tcont 1 創建index為2的GEM port綁定TCONT 1, 用來承載業務 MA5680T(config-gpon-lineprofile-14)#mapping-mode vlan 映射方式為VLAN映射 MA5680T(config-gpon-lineprofile-14)#gem mapping 1 0 vlan 100 將用戶側VLAN為100的業務流映射到GEM PORT 1 MA5680T(config-gpon-lineprofile-14)#gem mapping 2 0 vlan 200 將用戶側VLAN為200的業務流映射到GEM PORT 2 MA5680T(config-gpon-lineprofile-14)#gem mapping 2 1 vlan 300 將用戶側VLAN為300的業務流映射到GEM PORT 2 MA5680T(config-gpon-lineprofile-14)#commit 保存 MA5680T(config-gpon-lineprofile-14)#quit 退出
第四步：創建業務模板
使用如下命令：
[html]view plaincopy
MA5680T(config)#ont-srvprofile gpon profile-id 40 profile-namecmiot_test 創建模板ID為40的業務模板 MA5680T(config-gpon-srvprofile-14)#ont-port eth 4 pots 1 將該模板的類型設置為4個以太口、1個電話口 MA5680T(config-gpon-lineprofile-14)#commit 保存 MA5680T(config-gpon-lineprofile-14)#quit 退出
第五步：注冊O(shè)NT
使用如下命令：
[html]view plaincopy
MA5680T(config)#interface gpon 0/1 進入到1號PON口 MA5680T(config-if-gpon-0/1)#display ont autofind 8 查找未注冊O(shè)NT MA5680T(config-if-gpon-0/1)#ont add 8 sn-auth 43494F5400EE0060 omciont-lineprofile-id 14 ont-srvprofile-id 40 注冊O(shè)NT(也可采用密碼認證方式),成功之后會返回ONTID MA5680T(config-if-gpon-0/1)#quit
第六步：配置SERVICE-PORT
使用如下命令：
[html]view plaincopy
MA5680T(config)#service-port vlan 10 gpon 0/1/8 ont 73 gemport 1multi-service user-vlan 100 將USER-VLAN為100映射到service-port vlan 為10上面，可以從10的vlan里面拿到數據，100為tr069管理業務 MA5680T(config)#service-port vlan 1000 gpon 0/1/8 ont 73 gemport 2multi-service user-vlan 200 將USER-VLAN為200映射到service-port vlan 為1000上面，可以從1000的vlan里面拿到數據，200為INTERNET業務 MA5680T(config)#service-port vlan 1000 gpon 0/1/8 ont 73 gemport 2multi-service user-vlan 300 將USER-VLAN為300映射到service-port vlan 為1000上面，可以從1000的vlan里面拿到數據，300為INTERNET業務
3. 相關問題及解決方法
(1) 使用“displayont autofind all”命令無法發現未注冊的網關設備，此時應該：
1) 首先檢查智能網關設備到光分路器，再到OLT的連接是否沒有問題，檢查智能網關設備是否連接到了電腦上；
2) 其次使用“display ont info by-sn xxx”(XXX為智能網關設備的sn號)命令檢查該智能網關設備是否已經在該OLT上注冊過了；如果已注冊，如需將其刪除，則使用如下命令：
[html]view plaincopy
MA5680T(config)#undoservice-port 657 刪除綁定在該ONU上的service-port MA5680T(config)#interfacegpon 0/1 MA5680T(config-if-gpon-0/1)#ontdelete 8 73 刪除ONU
(2) 如果想將之前注冊時使用的sn認證方式修改為password認證方式，則可以使用如下命令：
[html]view plaincopy
MA5680T(config)#interfacegpon 0/1 MA5680T(config-if-gpon-0/1)#ontmodify 8 73 authtype password-auth 5500000060 always-on MA5680T(config-if-gpon-0/1)#quit
